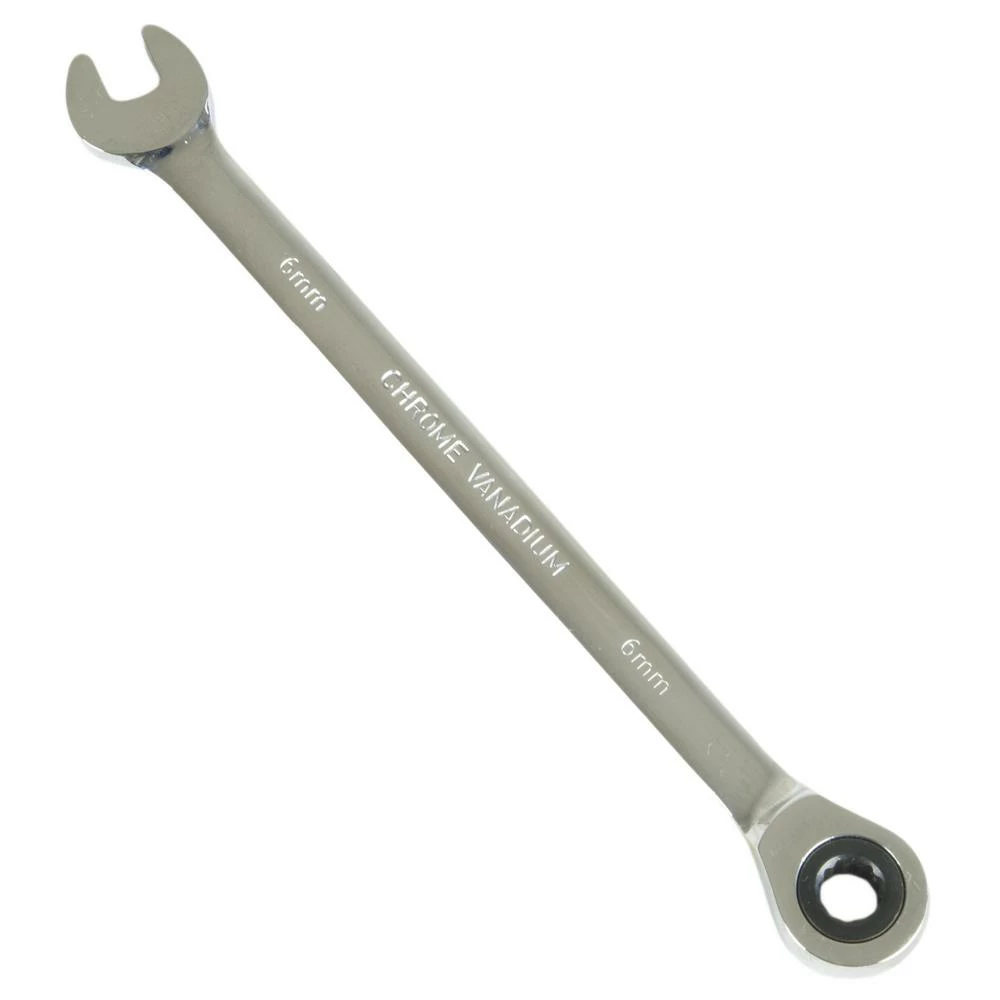

Procat Räikkälenkki

Procat räikkälenkkiavain on teollisuuden kunnossapitoon, asennustöihin ja mekaanisiin kokoonpanolinjoihin suunniteltu käsityökalu. Työkalun runko on valmistettu taotusta ja karkaistusta kromivanadiiniteräksestä (CrV), mikä takaa korkean vääntölujuuden ja standardien mukaisen rasituskestävyyden. Pintakäsittelynä on mattakromaus, joka suojaa työkalua korroosiolta ja parantaa otteen pitävyyttä öljyisissä tai kosteissa olosuhteissa.

Työkalun lenkkipäässä on integroitu 72-hampainen räikkämekanismi. Tämä tarkkuuskoneistettu hammasratasrakenne mahdollistaa erittäin pienen, vain 5 asteen (5°) palautuskulman. Pieni palautuskulma tekee työkalusta optimaalisen kohteisiin, joissa perinteisen kiintoavaimen kääntöalue on rajoitettu tai tilaa sivuttaisliikkeelle on vähän.

Tuoteperhe kattaa kattavan valikoiman yksittäisiä nimelliskokoja välillä 6 mm ? 25 mm.

Optimoitu lenkkipään profiili jakaa vääntövoiman tasaisesti mutterin tai pultin kannan sivuille eikä kulmiin. Tämä mekanismi estää tehokkaasti kantojen pyöristymistä ja vaurioitumista myös silloin, kun käytetään korkeita avausmomentteja jumiutuneiden kierteiden avaamiseen.



Käyttötarkoitus ja soveltuvuus:
Räikkälenkkiavain on suunniteltu nopeuttamaan kierreliitosten avaamista ja kiristämistä teollisissa prosesseissa, joissa tila on rajallinen ja vaaditaan jatkuvaa edestakaista liikettä ilman työkalun irrottamista mutterista.

Koneasennus ja teollisuus: Käytetään koneiden rungon, moottoreiden ja laitteistojen kokoonpanossa. Pieni 5 asteen palautuskulma mahdollistaa kierteiden kiristämisen ahtaissa rakoraoissa, joissa tavanomaisen lenkkiavaimen 30 asteen kääntöliike ei ole mahdollinen.
LVI- ja putkiasennukset: Soveltuu putkikannakkeiden, laippaliitosten ja venttiilirakenteiden kiristämiseen seinälinjojen ja kattoasennusten välittömässä läheisyydessä, missä tilaa aksiaaliselle liikkeelle on vähän.
Ajoneuvomekaniikka ja huoltotoiminta: Optimaalinen moottoritilan, alustan komponenttien ja apulaitteiden kiinnitysten käsittelyyn, missä pultit sijaitsevat muiden komponenttien takana katvealueilla.




Pakkauksen sisältö:

Yksittäiset koot: 1 x valitun koon mukainen Procat-räikkälenkkiavain (koot 6 mm, 7 mm, 8 mm, 9 mm, 10 mm, 11 mm, 12 mm, 13 mm, 14 mm, 15 mm, 16 mm, 17 mm, 18 mm, 19 mm, 21 mm, 22 mm, 24 mm tai 25 mm).




Ominaisuudet:

72-hampainen mekanismi: Tarjoaa tarkan 5 asteen palautuskulman, mikä minimoi vaadittavan kääntöliikkeen ahtaissa kohteissa.
Kromivanadiinirakenne (CrV): Taottu teräsrunko varmistaa korkean vääntölujuuden ja ehkäisee työkalun muodonmuutoksia kovassa kuormituksessa.
Mattakromattu pinnoite: Estää heijastuksia valaistuissa teollisuustiloissa ja suojaa pintaa naarmuilta, korroosiolta ja kemikaaleilta.
Suora profiili ohuella seinämällä: Lenkkipään ulkohalkaisija ja seinämävahvuus on minimoitu, mikä mahdollistaa pääsyn syvennyksissä sijaitseviin kierreliitoksiin.




Tekniset Ominaisuudet:

Materiaali: Kromivanadiiniteräs (CrV)
Hampaan määrä (räikkä): 72 hammasta
Palautuskulma: 5 astetta (5°)
Standardi: DIN 3113 mukainen mitoitus
Saatavilla olevat nimelliskoot: 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 21, 22, 24, 25 mm
Pintakäsittely: Satiinikromattu (mattapinta)




Procat-räikkälenkkiavain käyttöohje:
1. Valitse pultin tai mutterin kantaan täsmälleen sopiva nimelliskoko. Älä käytä liian suurta avainta välttääksesi liukumisen ja kulmien pyöristymisen.

2. Aseta avaimen kiintopää (avoin pää) kierteelle alkulöysäämistä varten, mikäli mutteri on erittäin tiukassa tai ruosteessa, tai käytä lenkkipäätä kun haluat siirtyä nopeaan räikkäpyöritykseen.

3. Aseta räikkälenkkipää mutterin päälle varmistaen, että hammaskehä istuu kokonaan pultinkannan ympärille. Liikuta avainta edestakaisin kiristys- tai avausliikkeellä. Työkalun kääntösuuntaa vaihdetaan kääntämällä avain ylösalaisin (suunnanvaihto ilman vipua lisää rakenteellista kestävyyttä).

4. Puhdista työkalu käytön jälkeen kuivalla liinalla poistaaksesi metallipölyn ja öljyjäämät räikkämekanismin reunoilta.



Varoitukset:

Älä ylitä maksimivääntömomenttia: Räikkämekanismia ei saa käyttää vipuvarrella (kuten jatkoputkella) jatkettuna, sillä se voi vaurioittaa sisäistä 72-hampaista ratasta.
Ei iskutyökaluksi: Älä lyö työkalun runkoon vasaralla tai muilla esineillä kierreliitoksen avaamiseksi.
Sähköiskuvaara: Työkalu ei ole eristetty (ei VDE-hyväksytty). Älä käytä jännitteellisten osien läheisyydessä.




Usein Kysyttyä, UKK:
Kysymys: Kestääkö tuotteen räikkämekanismi voimakasta vääntämistä jumiutuneiden mutterien kohdalla?
Vastaus: Räikkämekanismi on suunniteltu ensisijaisesti nopeaan pyörittämiseen. Erittäin tiukassa tai ruostuneessa kierteessä suositellaan ensisijaisesti liitoksen avaamista avaimen kiinto-päällä tai kiinteällä lenkillä ennen räikkäpään käyttöä vaurioiden välttämiseksi.

Kysymys: Miten räikkälenkkiavaimen pyörityssuunta vaihdetaan?
Vastaus: Procat-räikkälenkkiavain on suoraprofiilinen, joten pyörityssuunta (kiristys/avaus) vaihdetaan kääntämällä työkalu fyysisesti ympäri toisinpäin.



Kierrätysohjeet:
Itse työkalu on valmistettu seostetusta teräksestä ja se lajitellaan metallinkierrätykseen. Myyntipakkaus jalitellaan muovina.
