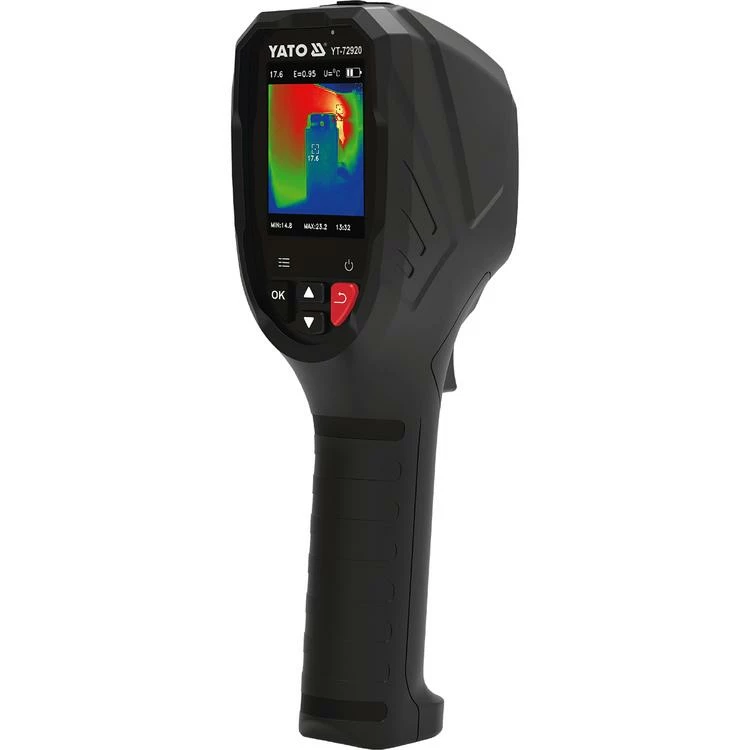

Yato Lämpökamera 18HZ 96X96 (240X240 IRS)

Yato YT-72920 on kompakti mutta suorituskykyinen diagnostinen työkalu lämpötilaerojen havaitsemiseen ja visualisointiin. Laite on varustettu VOX-mikrobolometrillä, jonka natiivi resoluutio on 96 x 96 pikseliä. Hyödyntämällä innovatiivista Super Resolution -tekniikkaa kamera generoi lämpökuvia, joiden efektiivinen resoluutio on 240 x 240 pikseliä. Yhdessä relatiivisen nopean 18 Hz päivitystaajuuden kanssa tämä varmistaa sujuvan ja selkeän kuvan, mikä helpottaa lämpötilapoikkeamien nopeaa paikallistamista.

Kameralla voidaan mitata lämpötiloja laajalla alueella kahdessa eri tilassa: -20°C ? +150°C ja 100°C ? 550°C. Mittaustarkkuus on korkea, ±2°C tai ±2%, ja laitteen terminen herkkyys (NETD) on ? 60 mK 25°C lämpötilassa, mikä mahdollistaa hienovaraistenkin lämpötilaerojen erottamisen. 50° x 50° näkökenttä (FOV) ja kiinteä tarkennus tekevät laitteesta helppokäyttöisen nopeissa tarkastuksissa kentällä.

Laitteessa on 2,4 tuuman värillinen LCD-näyttö (240 x 320 px) ja sisäänrakennettu 640 x 480 px valokuvakamera. Kuvia ja videoita voidaan tarkastella viidellä eri väripaletilla ja useassa kuvatilassa, mukaan lukien pelkkä lämpökuva, valokuva lämpötilatiedoilla tai yhdistetty kuva. Tallennusta varten kamerassa on 8 GB sisäinen muisti (noin 6,5 GB käytettävissä), ja tiedostot tallentuvat JPG- ja MP4-formaateissa. Virransyötöstä huolehtii sisäänrakennettu 2000 mAh Li-Ion akku, joka tarjoaa yli 4 tunnin yhtäjaksoisen toiminta-ajan. Lataus ja tiedonsiirto tapahtuvat nykyaikaisen USB Type-C -liitännän kautta.



Käyttötarkoitus:

Kiinteistöjen diagnostiikka: Lämpösiltojen ja eristepuutteiden nopea paikallistaminen rakennuksista. Tämän avulla voidaan tunnistaa kohdat, joista lämpö karkaa, mikä on ensiaskel lämmityskustannusten vähentämisessä ja homevaurioiden ehkäisemisessä.
LVI- ja putkistotyöt: Lattialämmitysjärjestelmien toiminnan tarkistaminen, mahdollisten tukosten tai vuotojen paikallistaminen ja järjestelmän tasaisen lämpenemisen varmistaminen.
Sähköjärjestelmien kunnossapito: Ylikuumentuneiden komponenttien, kuten löysien liitosten, ylikuormitettujen sulakkeiden tai viallisten sähkölaitteiden, tunnistaminen ennen vikaantumista.




Pakkauksen sisältö:

Yato YT-72920 lämpökamera
USB Type-C -kaapeli




Ominaisuudet:

Super Resolution -tekniikka: Laskennallinen menetelmä, joka nostaa natiivin 96x96 resoluution 240x240 pikselin tasolle, parantaen kuvan selkeyttä ja yksityiskohtien erottelukykyä.
Nopea 18 Hz päivitystaajuus: Takaa sujuvan videokuvan ja estää viiveet kameraa liikuteltaessa, mikä tekee skannaamisesta nopeampaa ja mukavampaa.
VOx-mikrobolometri: Jäähdyttämätön vanadiinioksidi-ilmaisin tarjoaa luotettavan suorituskyvyn ja hyvän termisen herkkyyden (NETD ?60 mK).
Monipuoliset kuvatilat: Valittavissa pelkkä lämpökuva, visuaalinen valokuva, tai yhdistetty kuva, jossa lämpötilatiedot on sijoitettu valokuvan päälle.
Viisi väripalettia: Sateenkaari, rauta, kuuma punainen, kuuma valkoinen, kuuma musta eri kontrastitarpeisiin ja visualisointiin.
Tarkat mittaustilat: Keskipisteen lämpötilan mittaus sekä automaattinen maksimi- ja minimilämpötilojen seuranta näytöllä.
Säädettävä emissiivisyys: Mahdollistaa tarkat mittaukset eri materiaaleilta (asetusväli 0,01-1,00).
Sisäinen muisti: 8 GB eMMC-muisti tallentaa suuren määrän JPG-kuvia ja MP4-videoita ilman erillistä muistikorttia.
USB Type-C -liitäntä: Nykyaikainen liitäntä akun lataamiseen ja datan nopeaan siirtämiseen tietokoneelle.




Tekniset Ominaisuudet:

Ilmaisin: Jäähdyttämätön VOx-mikrobolometri
Spektrialue: 8-14 µm
Natiiviresoluutio: 96 x 96 px
Efektiivinen resoluutio: 240 x 240 px (Super Resolution)
Pikselikoko: 12 µm
Polttoväli: 1,35 mm
Näkökenttä (FOV): 50° x 50°
Tarkennus: Kiinteä
Lämpötila-alue: -20 °C ? +150 °C / 100 °C ? 550 °C
Tarkkuus: ±2 °C tai ±2 % (suuremman arvon mukaan)
Terminen herkkyys (NETD): ? 60 mK @ 25 °C, F/1.0
Päivitystaajuus: ? 18 Hz
Mittaustilat: Pistemittaus (keskellä), maksimi/minimi lämpötilan seuranta
Valokuvakameran resoluutio: 640 x 480 px
Näyttö: 2,4" TFT LCD, 240 x 320 px
Muisti: 8 GB eMMC (n. 6,5 GB käytettävissä)
Tiedostomuodot: JPG (kuvat), MP4 (video)
Liitäntä: USB Type-C (tiedonsiirto ja lataus)
Akku: Sisäänrakennettu Li-Ion 18650, 3,7 V, 2000 mAh
Toiminta-aika: ? 4 h
Latausvirta: 1 A
Automaattinen virrankatku: 5 min / 20 min / pois päältä
Käyttölämpötila: -5 °C ? +40 °C
Varastointilämpötila: -10 °C ? +50 °C
Käyttöympäristön kosteus: 10-85 % Rh
Paino: 249,5 g
Mitat: 208 x 60,9 x 75,9 mm
Valikon kielet: puola, englanti, ukraina, saksa, italia, kiina




Yato Lämpökamera käyttöohje:
Käynnistä laite virtapainikkeesta. Anna laitteen stabiloitua hetki ennen mittausten aloittamista. Valitse haluttu lämpötilan mittausalue (tila 1 tai 2) kohteen arvioidun lämpötilan mukaan varmistaaksesi parhaan tarkkuuden. Säädä tarvittaessa materiaalin emissiivisyys valikosta tarkinta mittausta varten. Suuntaa kamera kohteeseen; kiinteä tarkennus toimii optimaalisesti tietyltä etäisyydeltä. Käytä laukaisinta kuvien tai videoiden tallentamiseen sisäiseen muistiin. Kuvatilat, väripaletit ja muut asetukset voidaan vaihtaa valikon kautta. Liitä laite tietokoneeseen USB-C kaapelilla tiedostojen siirtämiseksi. Ladatkaa akku täyteen ennen pitkäaikaista varastointia ja vältä akun täydellistä tyhjenemistä.



Varoitukset:

Älä suuntaa kameraa suoraan voimakkaisiin energialähteisiin, kuten aurinkoon, laseriin tai valokaareen, sillä se voi vaurioittaa ilmaisinta pysyvästi.
Vältä laitteen pudottamista tai altistamista karkealle mekaaniselle rasitukselle.
Laitetta ei ole suojattu vedeltä tai pölyltä erikseen (tarkista IP-luokitus tarvittaessa), joten vältä käyttöä sateessa tai erittäin pölyisissä olosuhteissa.
Laitetta ei saa käyttää räjähdysvaarallisissa tiloissa.
Säilytä laite kuivassa ja puhtaassa paikassa, varoen linssin naarmuuntumista. Käytä suojalaukkua kuljetuksen aikana.




Usein Kysyttyä, UKK:

Mikä on Super Resolution lämpökamerassa?: Super Resolution on teknologia, joka laskennallisesti parantaa lämpökuvan tarkkuutta. Yato YT-72920 -mallissa natiivi 96x96 pikselin tunnistimen kuva muunnetaan 240x240 pikselin tasolle, mikä tekee kuvasta selkeämmän ja yksityiskohtaisemman.
Mihin 18Hz päivitysnopeus vaikuttaa?: Päivitysnopeus (Hertsi) kertoo, kuinka monta kertaa sekunnissa kuva päivittyy näytöllä. 18Hz nopeus tarjoaa sujuvan kuvan ilman häiritsevää viivettä, mikä helpottaa kohteiden skannaamista ja liikkeen seuraamista verrattuna hitaampiin 9Hz kameroihin.
Voiko tällä kameralla tallentaa videota?: Kyllä, laitteella voi tallentaa sekä JPG-kuvia että MP4-videoita 8 GB sisäiseen muistiin. Tiedostot voidaan siirtää tietokoneelle USB-C-kaapelilla.
Mitä NETD ?60 mK tarkoittaa?: NETD (Noise Equivalent Temperature Difference) kuvaa kameran termistä herkkyyttä. Mitä pienempi arvo, sitä pienempiä lämpötilaeroja kamera pystyy havaitsemaan. 60 mK herkkyys mahdollistaa jopa 0,06°C erojen erottamisen.
Täytyykö kameraa tarkentaa?: Ei, tässä mallissa on kiinteä tarkennus, mikä tekee käytöstä nopeaa ja vaivatonta. Se on optimaalinen tietyltä perusetäisyydeltä lähtien.




Kierrätysohjeet:

Pakkaus: Kierrätä kartonkipakkaus kartonkikeräykseen ja mahdolliset muovikääreet muovinkeräykseen.
Tuote: Lämpökamera sisältää elektroniikkaa ja sisäänrakennetun Li-Ion-akun. Tuotetta ei saa hävittää kotitalousjätteen mukana. Vie käytöstä poistettu laite sähkö- ja elektroniikkalaiteromun (SER) keräyspisteeseen tai akkukierrätykseen paikallisten määräysten mukaisesti.
