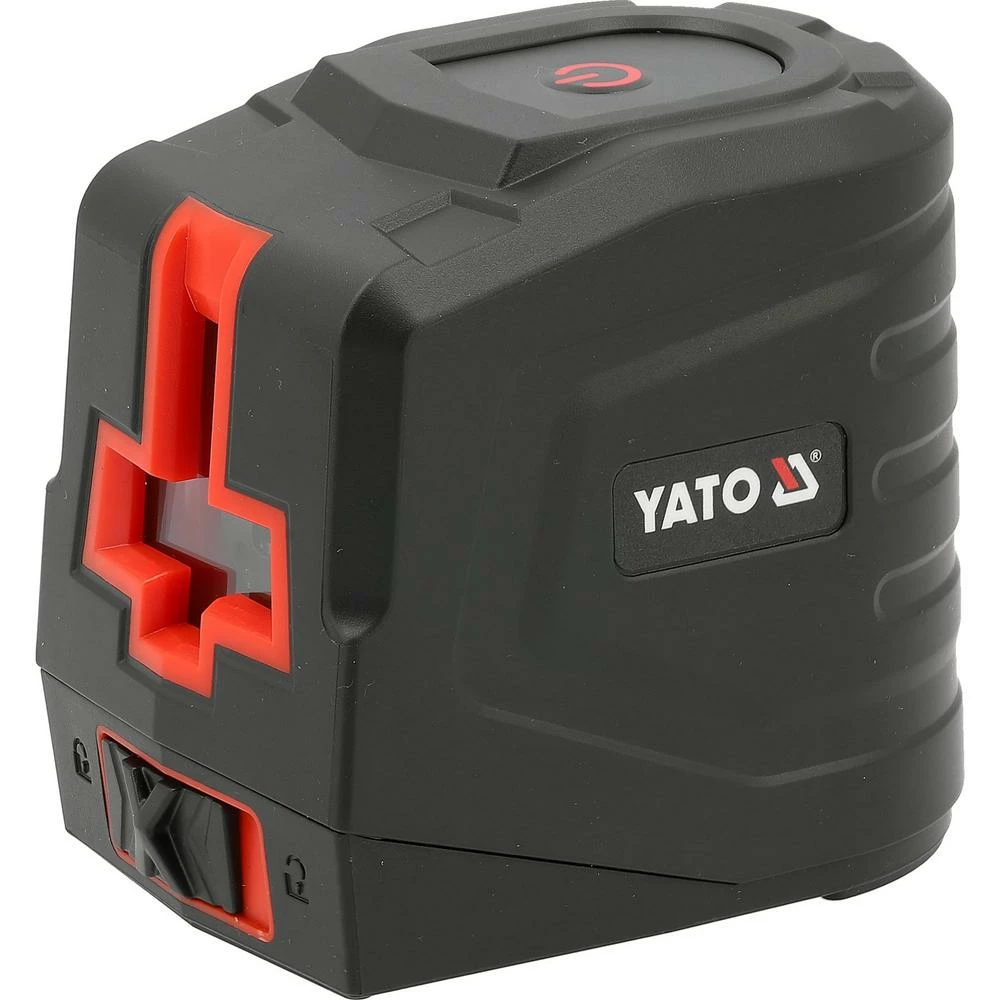

Yato Ristilaser vihreä 2-linjaa 1P + 1 V 2 x AA IP54

Yato Ristilaser hyödyntää vihreää laserdiodia, joka heijastaa ympäristöön selkeästi erottuvan vaakasuoran (1 V) ja pystysuoran (1 P) linjan. Vihreä säde tarjoaa korkean visuaalisen kontrastin erilaisilla pintamateriaaleilla ja varmistaa optimaalisen näkyvyyden myös kirkkaammin valaistuissa työympäristöissä.

Laitteen optiikka jakaa säteen muodostamaan kaksi toisensa leikkaavaa linjaa tarkkojen 90 asteen referenssien merkitsemiseen. Linjojen samanaikainen projektio nopeuttaa toimenpiteitä, joissa vaaditaan kaksiulotteista kohdistamista, mahdollistaen tasojen ja pystysuorien rakenteiden synkronoinnin ilman erillisiä mittauslaitteita.

Virtalähteenä laser käyttää kahta standardia AA-paristoa (ostettava erikseen), mikä takaa välittömän käyttövalmiuden ja helpon ylläpidon ilman riippuvuutta erillisistä lataustelakoista. Paristokäyttöisyys on logistinen etu kohteissa, joissa verkkovirtaa ei ole jatkuvasti saatavilla.

Laserin mekaaninen rakenne täyttää IP54-standardin vaatimukset, suojaten sisäiset komponentit haitalliselta pölyltä ja joka suunnasta tulevilta vesiroiskeilta. Tämä kotelointiluokitus varmistaa laitteen optiikan ja elektroniikan toimintavarmuuden vaativissa, hiukkas- ja kosteusrasitetuissa työympäristöissä.



Käyttötarkoitus ja soveltuvuus:
Yato Ristilaser on suunniteltu monipuolisiin mittaus- ja kohdistustöihin kohteissa, joissa vaaditaan kaksiulotteista visuaalista referenssiä suorien linjojen vetämiseen.

Rakenteiden ja runkojen asennus: Laitteen pystysäde (1 P) mahdollistaa seinärunkojen ja väliseinien tarkan pystysuoruuden varmistamisen, kun taas vaakasäde (1 V) antaa luotettavan referenssin kynnysten, alajuoksujen ja yläjuoksujen korkeudelle.
Pintamateriaalien kiinnitys: Ristikkäisten linjojen ansiosta laattojen, paneelien ja tapettien asennus suoriin kulmiin ja tasakorkeuksiin tapahtuu systemaattisesti ilman fyysisten apuviivojen manuaalista piirtämistä pintoihin.
Kalusteiden ja LVI-varusteiden sijoittelu: Vihreä laserlinja tarjoaa selkeän ohjenuoran hyllyjen, sähkökaappien, pistorasioiden ja kaapelihyllyjen horisontaaliseen ja vertikaaliseen linjaukseen pitkilläkin seinäosuuksilla.




Pakkauksen sisältö:

Laserlaite: 1 kpl Yato-ristilaser (vihreä säde, 1P + 1V).
Säilytyskotelo: 1 kpl
Magneettinen jalusta: 1 kpl




Ominaisuudet:
Laitteen teknologia on optimoitu selkeyden ja olosuhdekestävyyden maksimointiin.

Vihreä laserdiodi: Vihreä aallonpituus erottuu voimakkaammin erilaisilla taustoilla ihmisen silmään, mikä vähentää tulkintavirheitä.
Ristilinja-projektio: Yhdistetty pysty- ja vaakasäde (2-linjaa) muodostavat kiinteän referenssiristin tasojen välittömään tarkistukseen.
IP54-kotelointi: Roiskevesi- ja pölysuojattu rakenne mahdollistaa turvallisen käytön työmaiden pölyävissä ja kosteissa työvaiheissa.
AA-paristokäyttöisyys: Standardien virtalähteiden käyttö ehkäisee käyttökatkoksia työpisteillä ilman sähköverkkoa.




Tekniset Ominaisuudet:

Säteen väri: Vihreä.
Linjojen määrä: 2 kpl (1 pystysuora, 1 vaakasuora).
Virtalähde: 2 x AA.
Suojausluokka: IP54.
Tarkkuus: 1.5 mm / 5 m
Kantama: 25 m




Yato-ristilaserin käyttöohje:
Laitteen mekaaninen käyttö perustuu vakaaseen sijoitteluun ja virtalähteen huolelliseen asennukseen.

1. Avaa laitteen paristokotelo ja asenna kaksi AA-paristoa napaisuusmerkintöjen mukaisesti. Sulje kansi tiiviisti, jotta IP54-luokituksen mukainen tiiveys säilyy.
2. Aseta laserlaite tasaiselle ja vakaalle työskentelypinnalle haluttuun mittauspisteeseen.
3. Kytke laitteen virta päälle pääkytkimestä, jolloin laser heijastaa vihreän ristilinjan kohdepinnalle.
4. Suorita rakenteiden tai kalusteiden asennustoimenpiteet heijastetun vaaka- ja pystylinjan mukaisesti.
5. Katkaise virta toimenpiteiden päätyttyä ja puhdista optiikan lasipinta tarvittaessa kuivalla, pehmeällä mikrokuituliinalla hiukkasista.



Varoitukset:
Laitteen optinen teho edellyttää turvallisuusmääräysten noudattamista käyttöympäristössä.

Optinen vaara: Älä koskaan katso suoraan lasersäteeseen tai suuntaa sädettä tarkoituksella muita ihmisiä tai eläimiä kohti vaurioiden välttämiseksi.
Heijastumat: Vältä laserin kohdistamista voimakkaasti heijastaviin pintoihin, kuten lasiin tai kiillotettuun metalliin, hallitsemattomien säteen heijastumien ehkäisemiseksi.
Koteloinnin eheys: Laitetta ei saa upottaa nesteisiin, ja kotelon mekaaninen avaaminen mitätöi IP54-suojauksen.




Usein Kysyttyä, UKK:
Alla on asiantuntijatason vastaukset laitteen virtalähteeseen ja suojaukseen liittyen.

Kysymys: Miten laitteen virtalähde on konfiguroitu pitkäkestoista käyttöä varten ilman latausverkkoa?
Vastaus: Laite toimii kahdella vaihdettavalla AA-paristolla, mikä mahdollistaa virtalähteen välittömän uusimisen suoraan työmaalla ilman odottelua akkujen latautumisesta.
Kysymys: Varmistaako laitteen kotelointi toiminnan pölyisissä saneerauskohteissa?
Vastaus: Kyllä. Laitteen IP54-suojausluokitus on virallinen standardi, joka takaa sisäisen elektroniikan ja optiikan suojauksen haitalliselta määrältä pölyä sekä kaikista suunnista tulevalta roiskevedeltä.
Kysymys: Mitä "1P + 1V" tarkoittaa laitteen optisessa projektiossa?
Vastaus: Se on lyhenne, joka määrittää laitteen heijastavan tasan yhden pystysuoran (P) ja yhden vaakasuoran (V) linjan, jotka yhdessä muodostavat kaksiulotteisen ristin.




Kierrätysohjeet:
Laitteen ja sen komponenttien elinkaaren loppukäsittelyssä on noudatettava materiaali- ja elektroniikkakohtaisia säädöksiä.

Elektroniikka ja optiikka: Laserlaite on luokiteltu sähkö- ja elektroniikkaromuksi (SER), ja se on toimitettava viralliseen SER-kierrätyspisteeseen.
Virtalähteet: Käytetyt AA-paristot on poistettava laitteesta ja toimitettava paikalliseen paristonkeräyspisteeseen kemikaalivuotojen estämiseksi.
Pakkaus: Pakkauksen pahvi- ja muovimateriaalit on eroteltava ja toimitettava asianmukaisiin materiaalikohtaisiin keräysastioihin.
